I riferimenti in grassetto all'interno di questo capitolo indicano che i particolari richiamati non sono presenti nelle immagini, ma devono essere ricercati nella presente tavola esplosa.

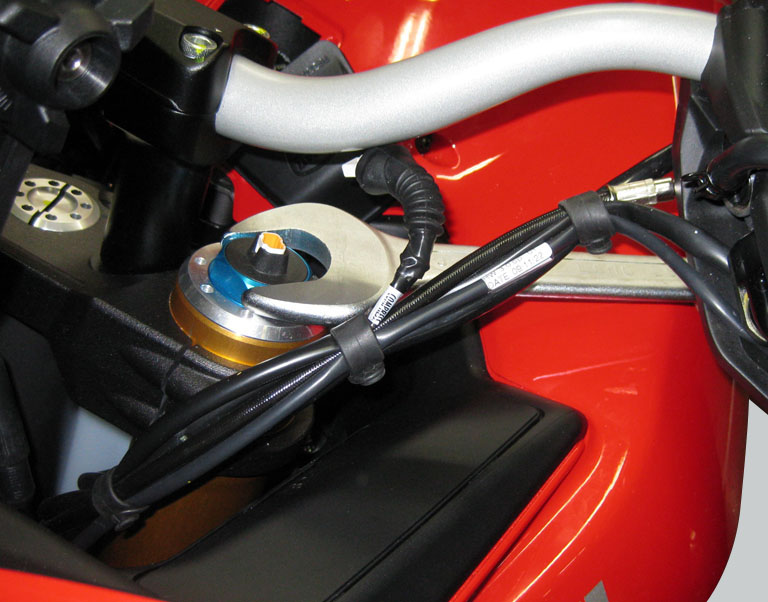

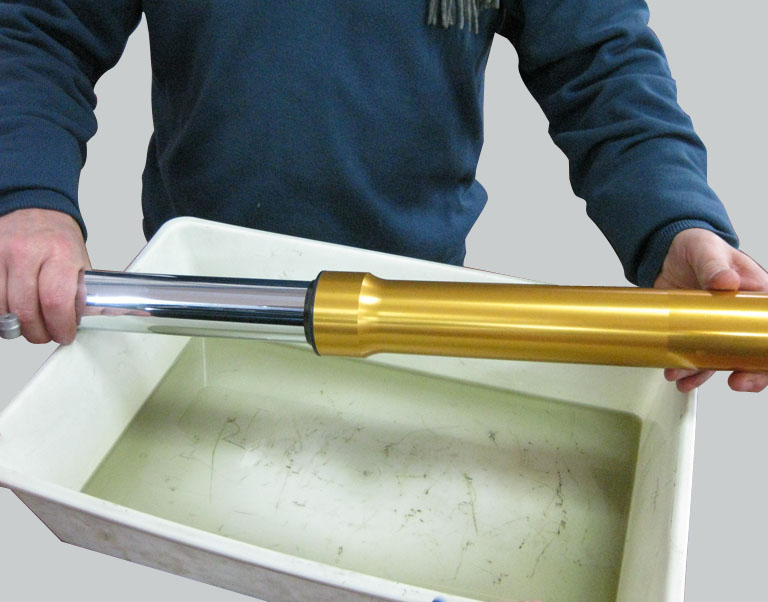

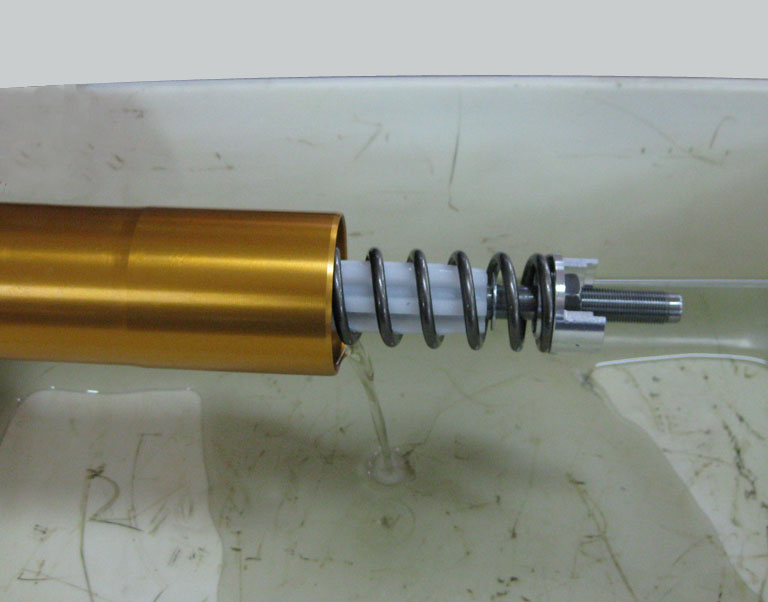

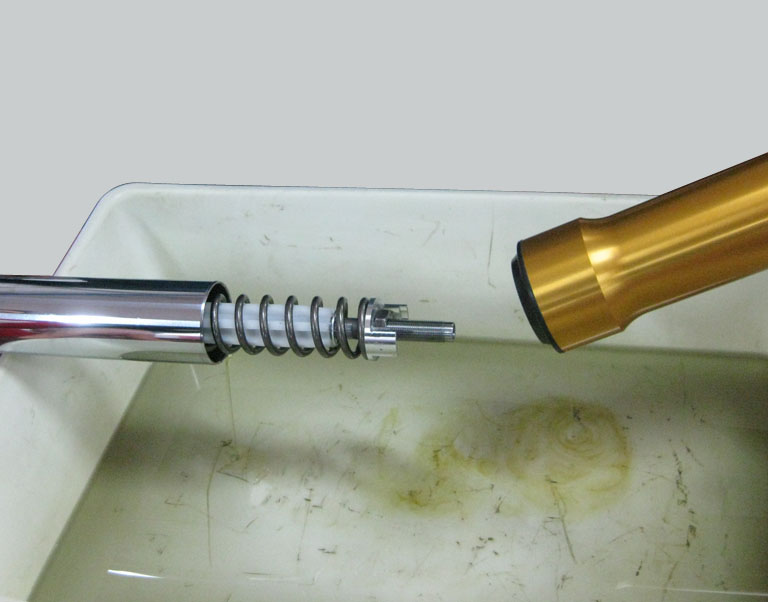

Procedere allo smontaggio delle forcelle come descritto per lo smontaggio delle forcelle del modello 1200 ABS (Sez. 7 - 10.1, Smontaggio forcella anteriore (1200 ABS)).

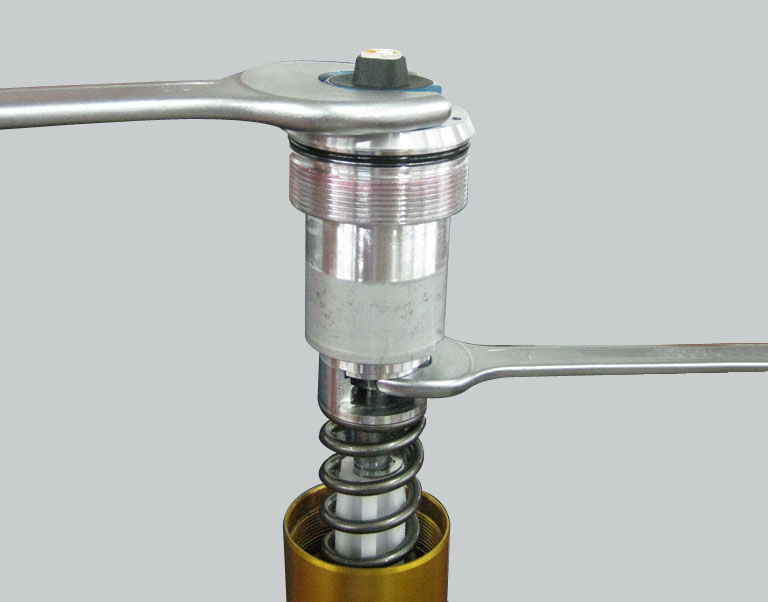

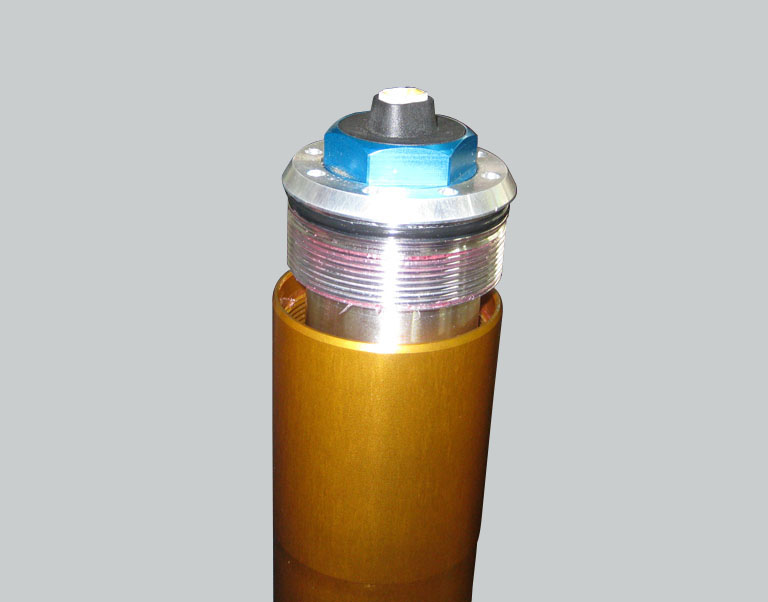

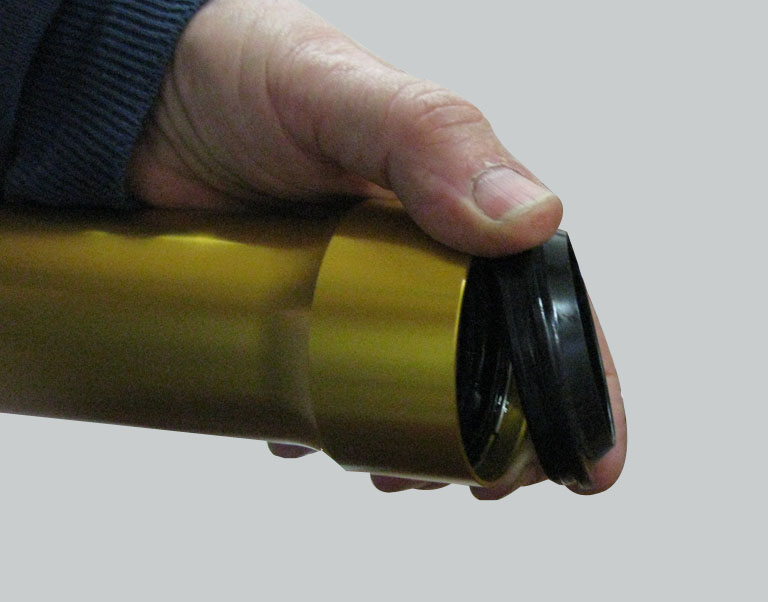

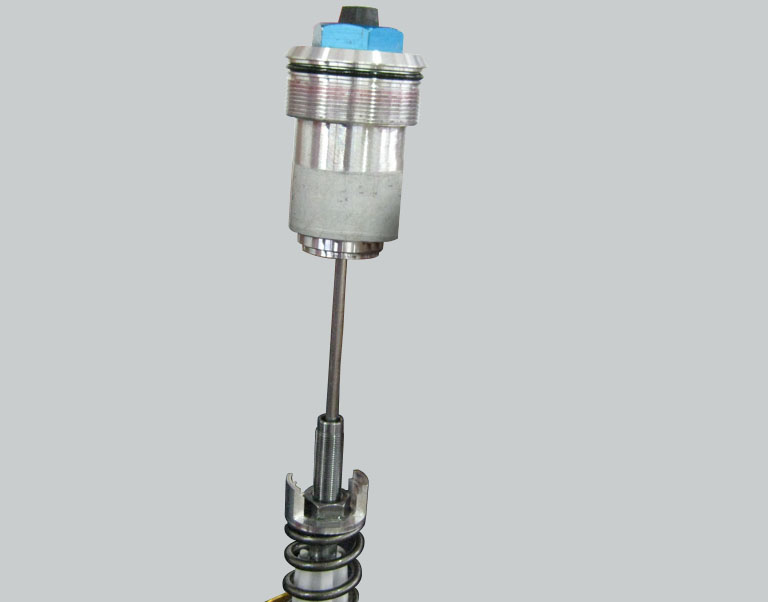

Svitare il tappo superiore utilizzando l'attrezzo cod. Öhlins 88713.3465.

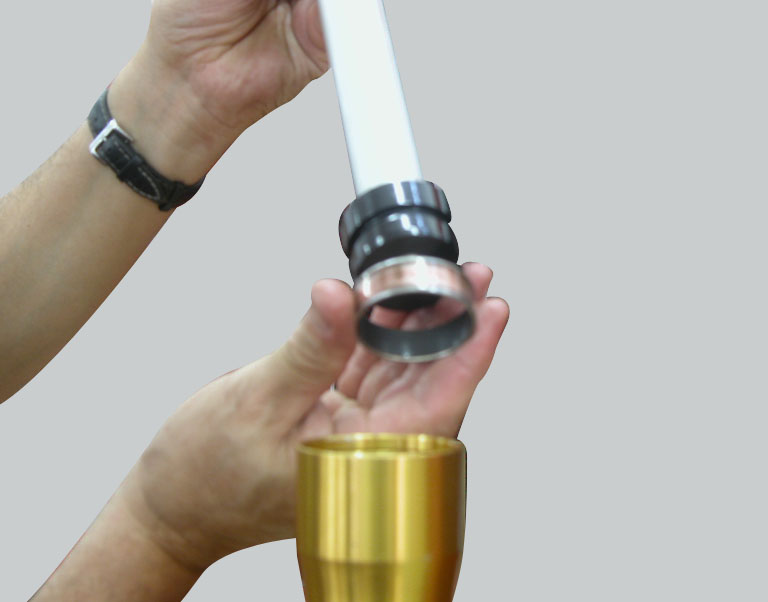

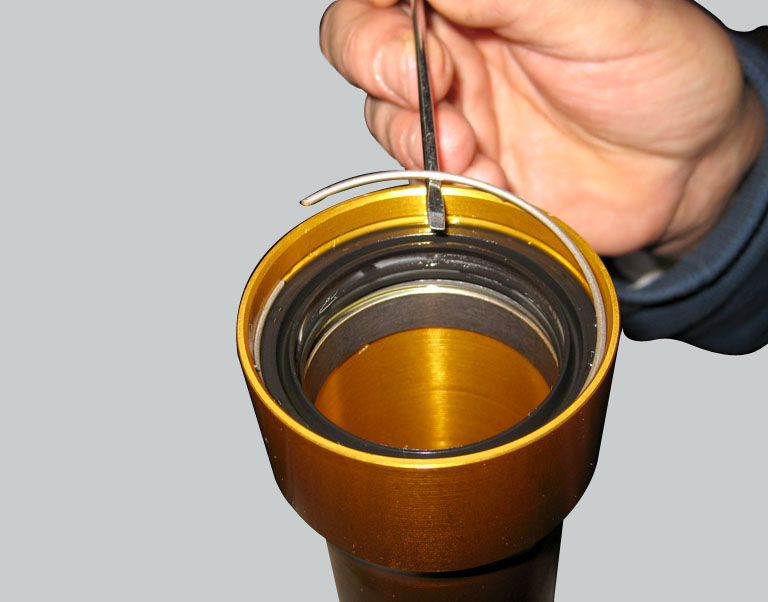

Rimuovere con l'ausilio dell'attrezzo cod. 88713.3527 e della bussola cod. 88713.3529 la prima boccola di scorrimento.

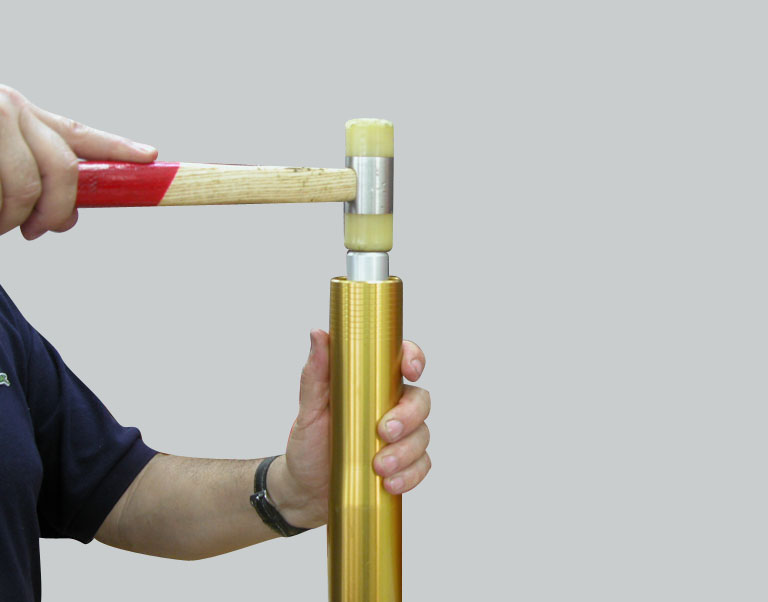

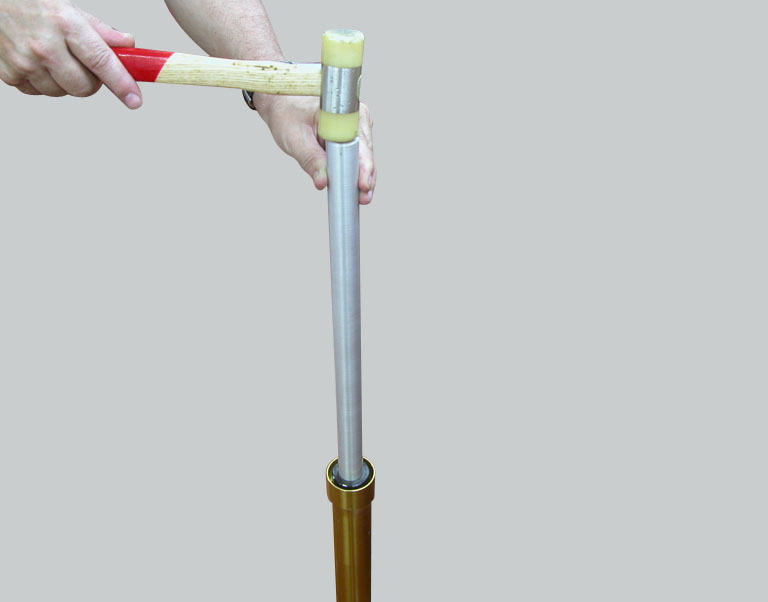

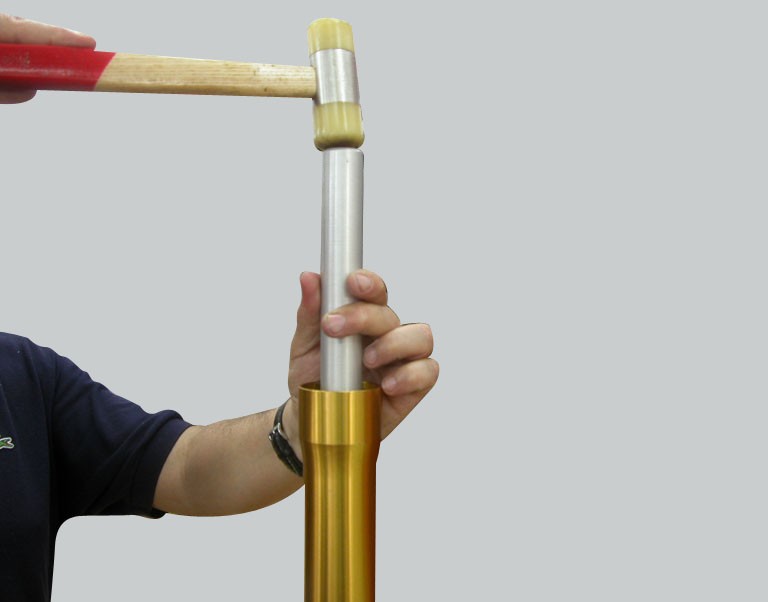

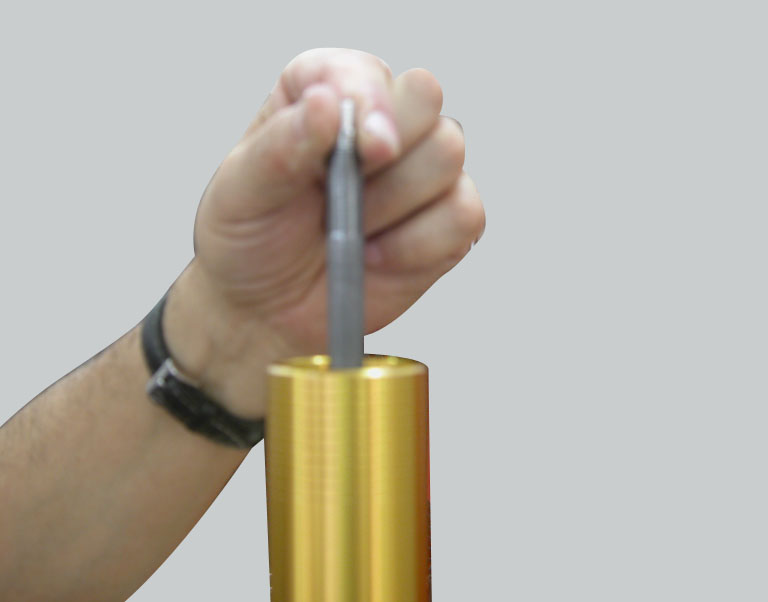

Per poter procedere al rimontaggio delle bussole di scorrimento utilizzare la bussola cod. 88173.3528 e inserirla nell'attrezzo cod. 88713.3529, aiutandosi con un martello in plastica.

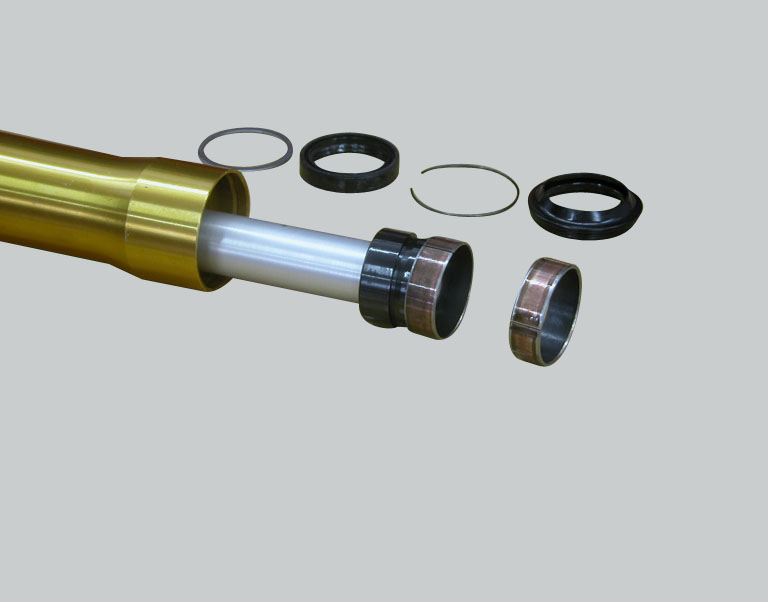

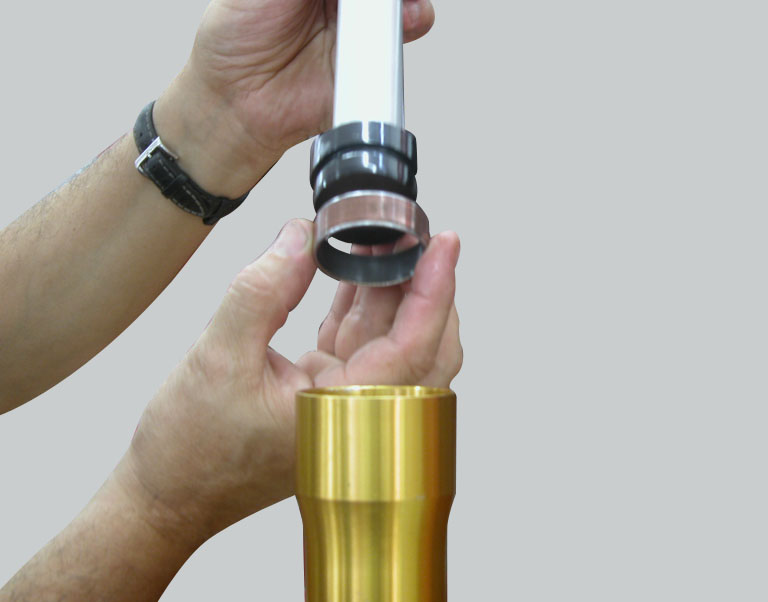

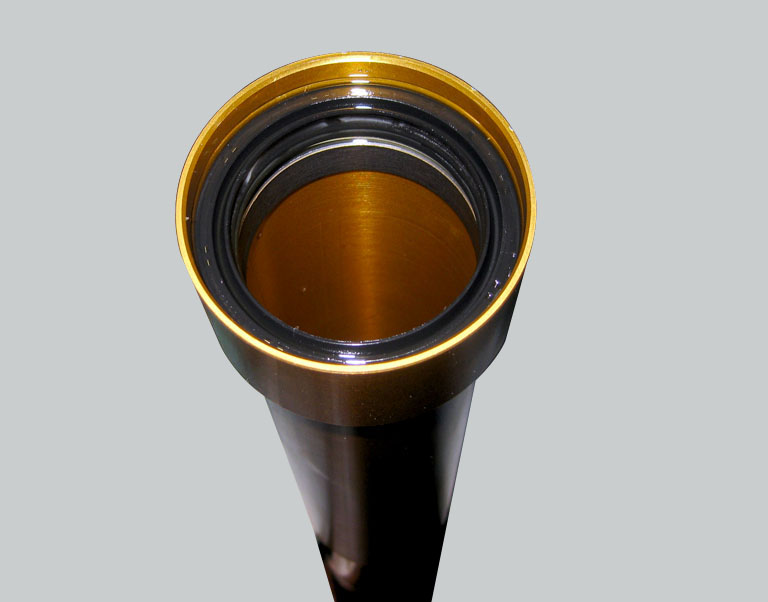

Rimontare per prima la bussola di scorrimento con il diametro esterno inferiore, successivamente montare la bussola di scorrimento con il diametro esterno maggiore.

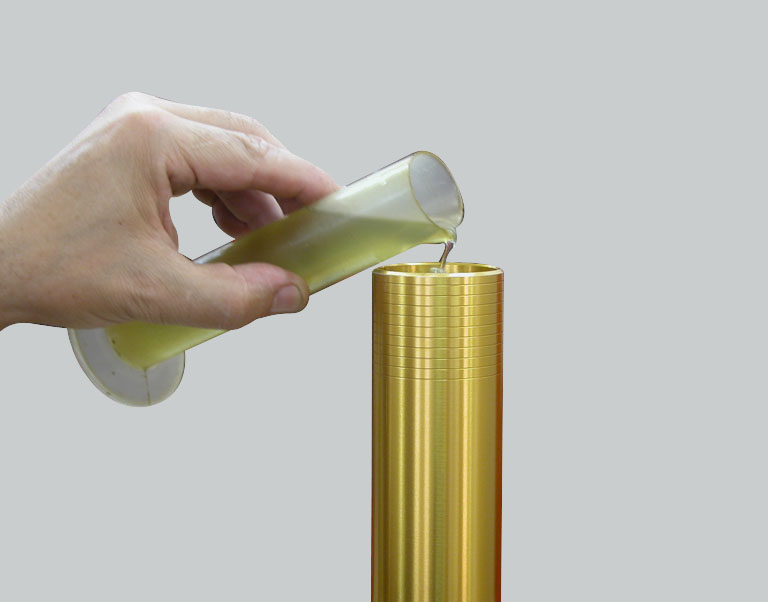

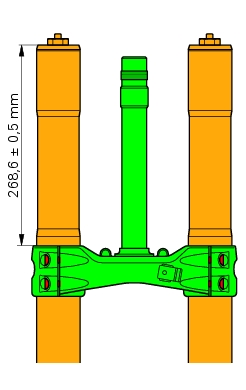

Procedere allo rimontaggio delle forcelle come descritto per lo rimontaggio delle forcelle del modello 1200 ABS (Sez. 7 - 10.1, Rimontaggio forcella anteriore (1200 ABS)).
