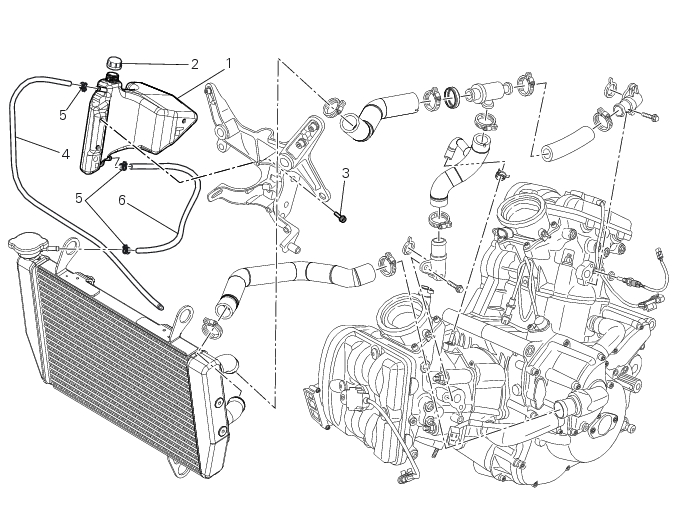

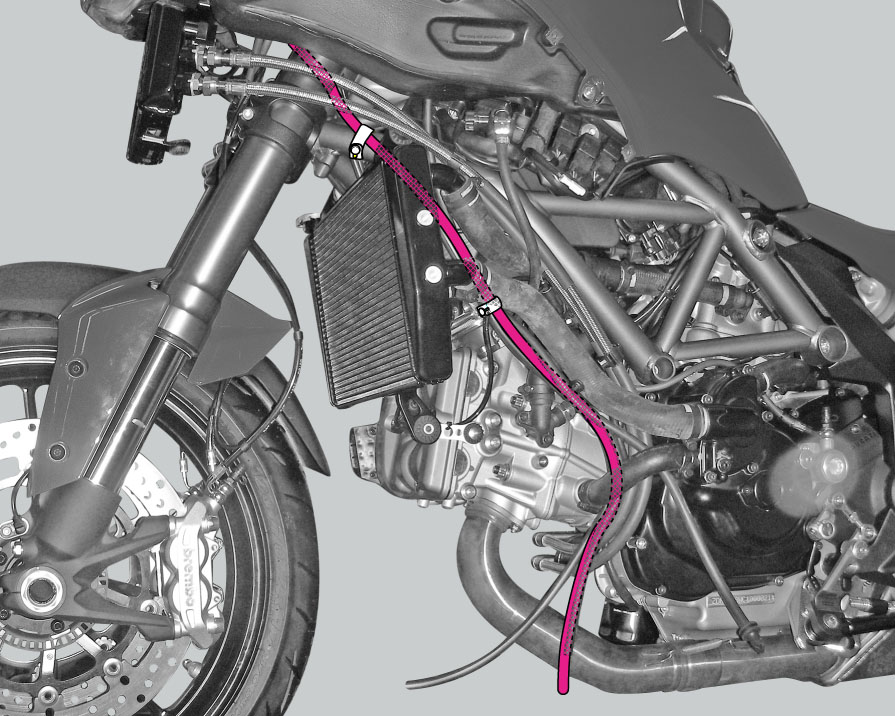

I riferimenti in grassetto all'interno di questo capitolo indicano che i particolari richiamati non sono presenti nelle immagini, ma devono essere ricercati nella presente tavola esplosa.

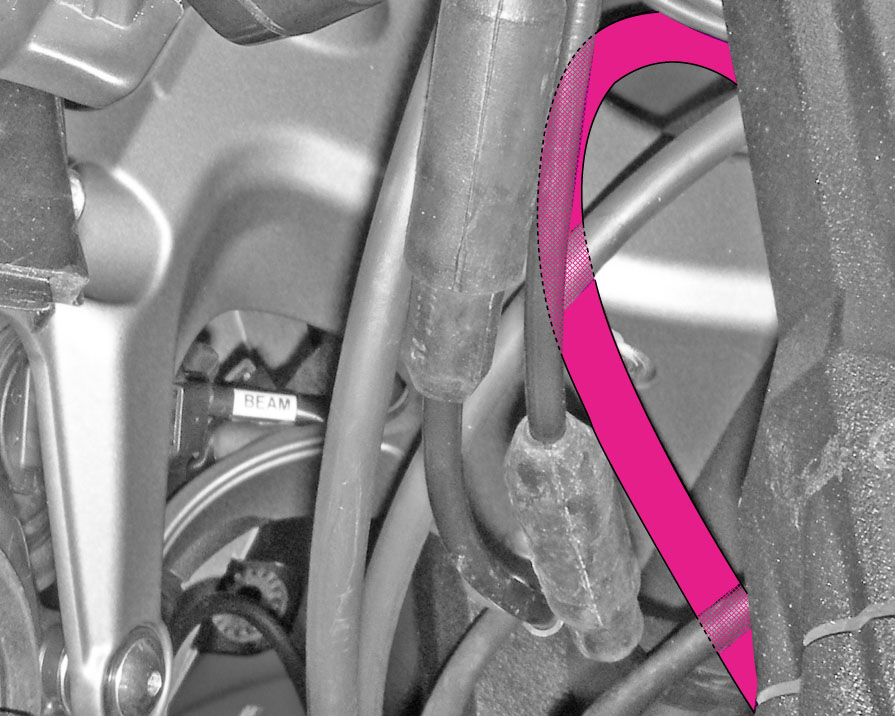

In caso di difficoltà durante l'inserimento dei tubi sui rispettivi raccordi, è raccomandato l'utilizzo di LUBRIFICANTE PER GOMMA, da applicare sui raccordi stessi.

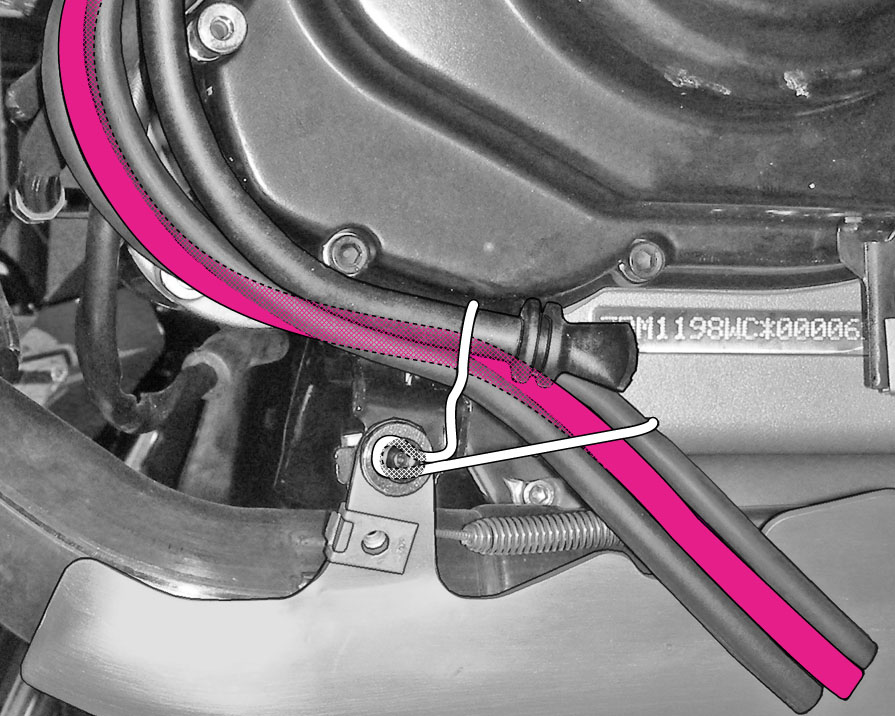

Serrare le fascette (5) alla coppia di 1 Nm ± 10% (Sez. 3 - 3, Coppie di serraggio mototelaio).

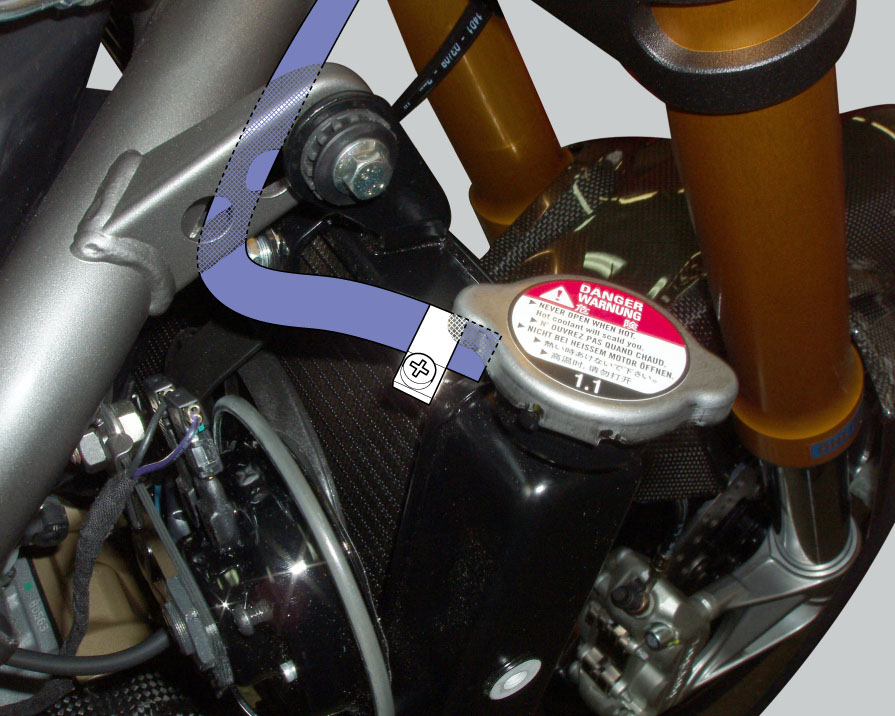

Impuntare le viti (3) e serrare le viti alla coppia di 8 Nm ±10% (Sez. 3 - 3, Coppie di serraggio mototelaio).

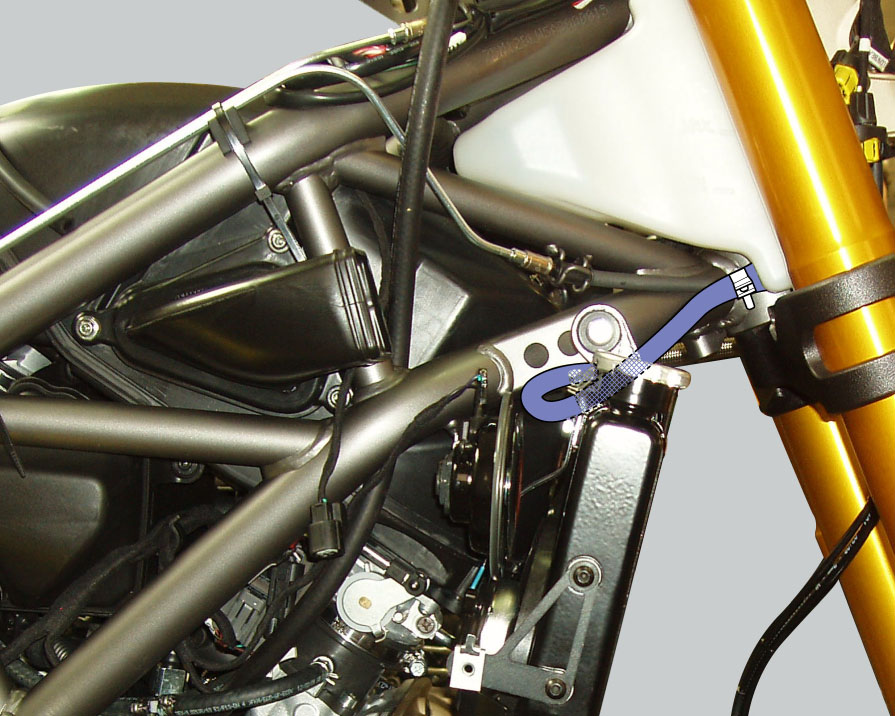

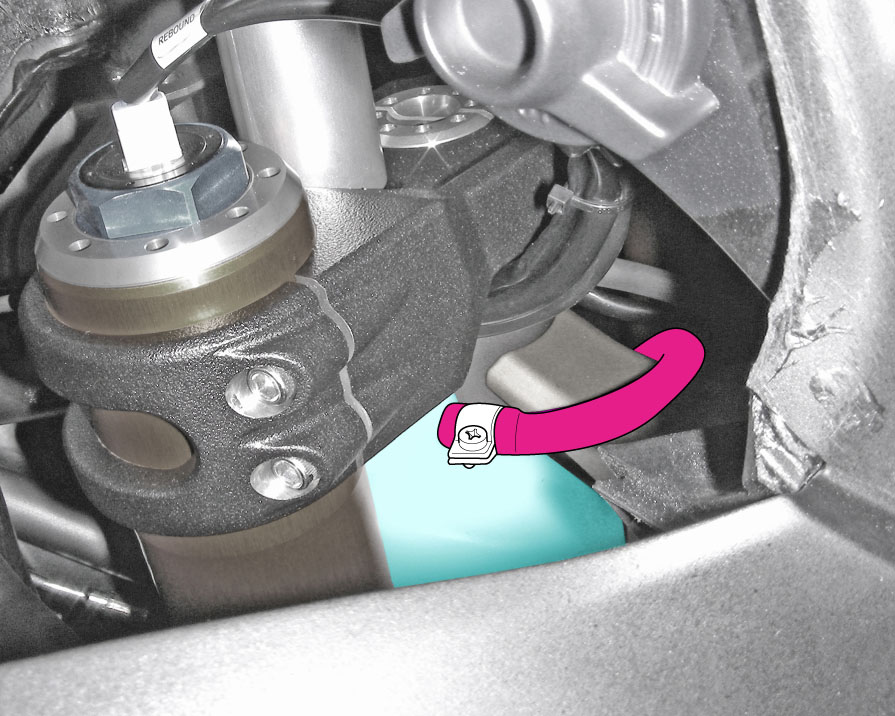

Posizionare il tubo (6) sul radiatore con la fascetta (5) e serrare la fascetta (5) alla coppia di 1 Nm ±10% (Sez. 3 - 3, Coppie di serraggio mototelaio).
